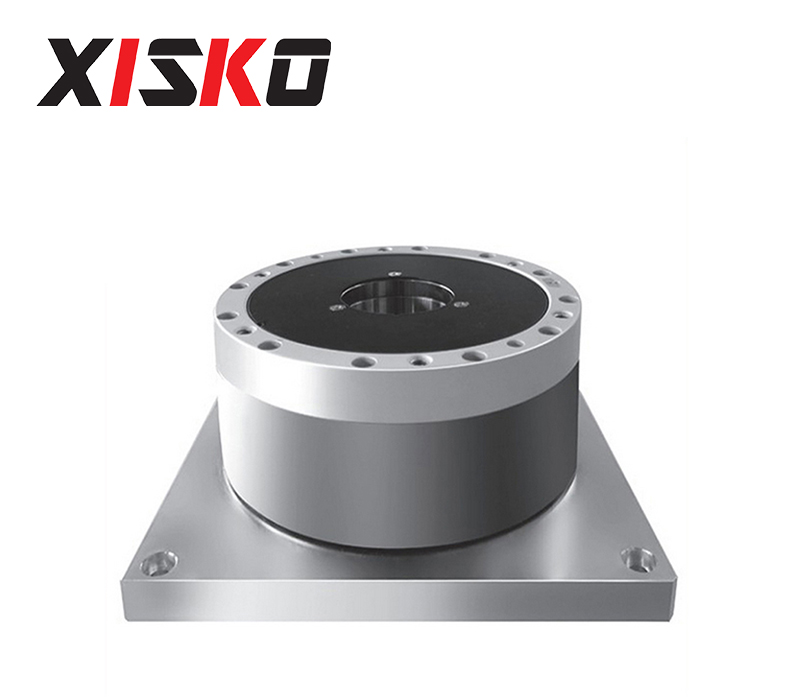

DD马达系列-150型号
产品分类:  CSK力矩电机(DD马达)
·高转速,高速精密
·峰值扭力达到4.3N.m

1.Apk=1.414*Arms;Vpk=1.414*Vrms.
2.*室温25ºC,自然对流,不带散热器.
3.**取决于编码器分辨率.
4.参数偏差–电感系数+/-30%,其它+/-10%
详细描述


推力表现


  单位 PDDR240-30 PDDR240-80 PDDR240-132
峰值力矩 N.m 30.7 80.6 132.0
连续力矩@100°C* N.m 10.2 26.9 44.0
最大功率@100°C W 760.5 1333.9 1800.8
连续功率@100°C* W 84.5 148.2 200.1





电气规格


  单位 PDDR240-30 PDDR240-80 PDDR240-132
峰值电流 Apk 13.2 17.8 17.0
连续电流@100°C Apk 4.4 5.9 5.7
连续失速电流@100°C Arms

3.1

4.2 4.0
扭力常数 N.m/Apk 2.3 4.5 7.8
反向电动势常数L-L Vpk/rad/s 2.7 5.2 8.9
绕线电阻L-L@25°C ohm 4.5 4.3 6.4
绕线电阻L-L@100°C ohm 5.9 5.6 8.3

电感L-L@1Khz

mH 30.0 32.0 30.0
电机常数@100°C N.m/√W 1.1 2.2 3.1
最大容许电压 VDC 400.0 400.0 400.0





热感性能


  单位 PDDR240-30 PDDR240-80 PDDR240-132
热阻抗@100°C °C/W 0.89 0.51 0.37
最高线圈温度 °C 120.0 120.0 120.0





机械规格


  单位 PPDR240-30 PDDR240-80 PDDR240-132
转子惯量 kg.m² 0.0092 0.0143 0.0203
电机重量 kg 10.7 14.7 19.7
磁极对数 N-S 16.0 16.0 16.0
最大速度*** RPS 5.0 4.5 2.8
最大轴向负载 kg 410.0 410.0 410.0
最大负载扭矩 N.m 80.0 80.0 80.0
轴向跳动(空载) um 20.0 20.0 20.0
径向跳动(空载) um 40.0 40.0 40.0
分辨率(标准×40) CPR 655,360 655,360 655,360
重复定位精度** arcsec +/-2 +/-2 +/-2
精确度** arcsec +/-30 +/-30 +/-30





注意:
1.Apk=1.414*Arms;Vpk=1.414*Vrms.
2.*室温25ºC,自然对流,不带散热器.
3.**取决于编码器分辨率.
4.参数偏差–电感系数+/-30%,其它+/-10%.





图纸

图纸
