滚动直线导轨副具有较好的承载性能

文章来源:东莞希思克传动科技有限公司    发布日期:2015-7-9    浏览:635次


滚动直线导轨副具有较好的承载性能

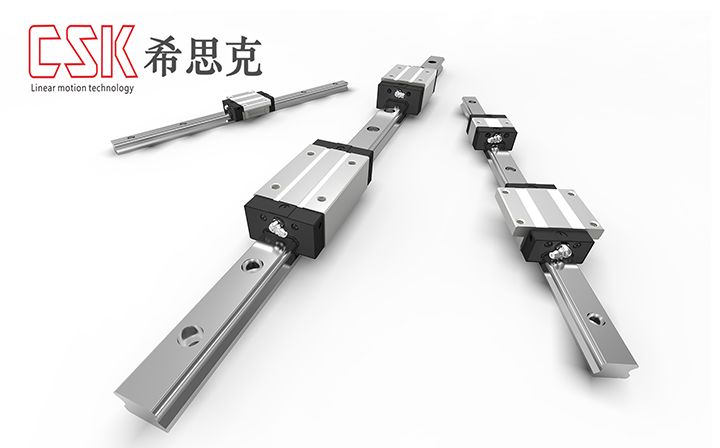

滚动直线导轨副主要由导轨、滑块、滚珠、保持器、端盖、挡板以及密封垫等主要零部件组成, 导轨为支承部件,安装于工作机上面,而滑块作为移动部件,安装于导轨部件上面,滚珠放置于导轨轨道与滑块轨道之间;保持器安装于各滚珠之间,等间距地隔开各滚珠。端盖则位于滑块两端,起到回珠、去屑以及润滑的效果;挡板分为上下挡板起到固定滚珠的作用;密封垫包括端面、侧面和内部密封垫,起到防尘的作用。

工作时,滑块沿导轨做往复直线运动,位于导轨轨道面与滑块轨道面之间滚珠在保持器的维持特性下,在滚道内进行持续的循环运动,从而实现滑块与导轨的相对运动。滚动直线导轨副是一种新型的作往复直线运动的滚动支承,以导轨和滑块间滚珠滚动来避免导轨面与滑块面的直接接触,使滚动摩擦替代了滑动摩擦。

滚动直线导轨副的摩擦系数为滑动导轨的-1左右,这不仅可以提高滑块的运动速度、保证滑块的运行精度,并且还会延长滚动直线导轨副的使用寿命。当施加预加载荷时,可以消除间隙,提高刚性精度。另外,具有自动调心、补偿安装基面误差的功能,因其整体运行精度高,所以可制成高精度、高性能的机械。此外,由于滚动直线导轨副具有较好的误差均化功能,台湾祥银的CSK公司也称之为“魔法导轨”,“神奇导轨”。承载持点滚动直线导轨副具有较好的承载性能,继而承受不同方向的力与力矩载荷,例如承受上下左右方向的力,及其颠簸力矩、摇动力矩和摆动力矩,因此,具有良好的载荷适应性。在设计制造中加以适当的预加载荷可以增加阻尼,提高抗振效果性能,同时可消除高频振动所产生的现象。

滚动直线导轨副还具有较好的互换性,易形成标准化,系列化,可以让专业厂家成批生产,即方便了用户的选用,又缩短了设计工时。另外,节能省油是滚动直线导轨副的又一大显着特点,台湾祥银的CSK公司曾对使用滑动导轨的单轴平面磨床以及使用滚动导轨的三轴平面磨床进行了对比性测试,令人惊奇的结果是使用滑动导轨的功耗是使用滚动导轨的几倍,在此说明一点前者的润滑油耗为滚动直线导轨副的1 倍。
