了解ABBA直线导轨的安装方式

文章来源:东莞希思克传动科技有限公司    发布日期:2016-12-5    浏览:164次

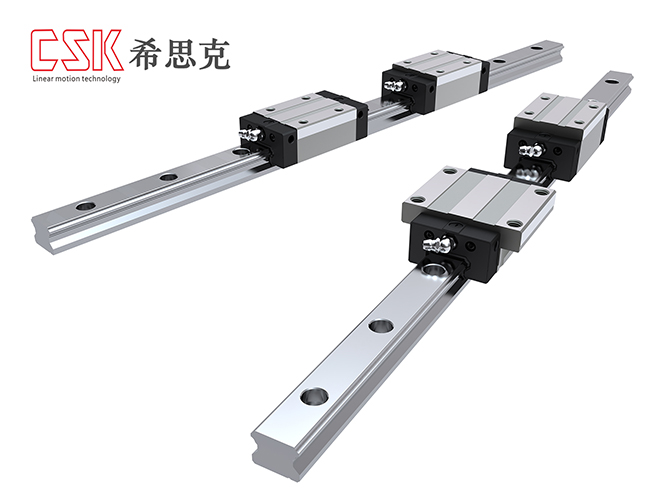

了解ABBA直线导轨的安装方式


随着近几年我国自动化的展开,整体技术水平得到了广泛的提升。在即将步入工业4.0时代下,我们能够看出,近段时间机械自动化展中, 展示的都是智能化设备,更多的是实现无人操控,降低成本,实现高需求、高要求。以机床为例,传动零部件ABBA直线导轨的应用较多,对于新接触的客户对其也许有些陌生。下面就来听听我们东莞希思克技术工程师为大家讲解一下,运行操作中是如何安装的?不懂的赶紧来看看咯!


第一、机械中有振动冲击作用且要求高刚性与高精度时的安装。

(1)轨道的安装

1、安装前务必要清除床台安装面上的加工毛边与污物。

2、将现行滑轨平放在床台上,使轨道的基准面贴向床台的侧向安装面。

注意:ABBA直线导轨两侧面均可做为基准面。

3、将装配螺栓锁定,但不完全锁紧,并使轨道基准面尽量贴紧床台侧向安装面,安装前请注意螺栓孔与装配螺栓是否吻合。

4、依序将轨道定位螺栓锁紧,使轨道与床台侧向安装面紧密贴合。

5、使用扭力扳手,将装配螺栓依规定的扭力值锁紧,装配螺栓的锁紧顺序,由轨道中央向两端依序锁紧,如此可获得稳定的精度。

6、其余配对的轨道,依照1至5步骤的方法安装。


(2)滑块的安装

1、将工作台安装至滑块上,锁定滑块装配螺栓,但不完全锁紧。

2、使用定位螺栓将滑块基准面与工作台侧向安装面锁紧,以定位工作台。

3、按照滑块对角的顺序,锁紧滑块装配螺栓。


第二、轨道无定位螺栓的安装

(1)基准侧轨道的安装

将装配螺栓锁定,但不完全锁紧,利用虎钳将轨道基准面逼紧床台侧向安装面,再使用扭力扳手,按规定的扭力值依序锁紧轨道装配螺栓。

(2)从动侧轨道的安装

1、直线块规法:

将直线块规置于两支轨道之间,使用千分量表将其调整至于基准侧轨道侧向基准面平行,然后再以直线规为基准,利用枪法量表调整从动侧轨道的直线度,并自轴端依序锁紧轨道装配螺栓。

2、移动工作台法

将基准侧的两个滑块固定锁紧在工作台上,使从动侧的轨道与一个滑块分别锁定于床台与工作台上,但不完全锁紧。将千分量表固定于工作台上,并使其测头接触从动测轨道侧面,自轴端移动工作台校准从动测轨道平行度,并同时依序锁紧装配螺栓。

3、仿效基准侧轨道法

将基准侧的两个滑块与从动侧的一个滑块固定锁紧在工作台上,而从动侧的轨道与另一个滑块则分别锁定于床台与工作台上,但不完全锁紧。自轴端移动工作台,依据滚动阻力的变化调整从动侧轨道的平行度,并同时依序锁紧装配螺栓。

4、专用工具安装法

使用专用工具,以基准侧轨道的侧向基准面为基准,自轴端依安装间隔调整从动侧轨道侧向基准面的平行度,并同时依序锁紧装配螺栓。


第三、轨道无侧向定位面的安装

(1)基准侧轨道的安装

1、利用假基准面法

将两个滑块靠紧并固定于测定平板上,以轨道安装附近设定的床台基准面为基准,使用千分量表,自轴端开始校准轨道直线度,并同时依序锁紧装配螺栓。

2、直线块规法

先用装配螺栓将轨道锁定于床台上,但不完全锁紧,以直线块规为基准,使用千分量表,自轴端开始校准轨道直线度,并同时依序锁紧装配螺栓。


第四、轨道装配螺栓的锁紧力矩建议值

安装滑轨时装配螺栓的锁紧力大小会影响整体的组装精度,所以锁紧力的均匀度非常重要,建议以扭力扳手依据表格的力矩值锁紧装配螺栓。不同材质的安装面,其锁紧的螺栓力矩值不同。


第五、安装面的容许误差

由于ABBA直线导轨4排珠X型的设计,据有绝佳的自动调心能力,即使安装面多少有些歪斜或误差。依然能够获得轻快流畅的直线运动。


通过上述我们技术工程师的相关分析讲解,希望各位厂家对ABBA直线导轨如何安装方面的知识有一定的认知,在实际运用操作过程中,有遇到哪些不清楚的地方,可以随时来电与我司进行联络!
