直线导轨基准侧滑轨的安装方法

文章来源:东莞希思克传动科技有限公司    发布日期:2015-9-15    浏览:3676次


直线导轨基准侧滑轨的安装方法



随着工业创新技术的高发展,越来越多的人开始往机械自动化方向趋势走去,在人工成本冲击下,产品质量难以达标。许多企业都向数控智能化开始转变升级,提高企业生产效率。因此直线导轨的选用也变得日益的广泛。今日我们东莞希思克给大家讲述一下直线导轨基准侧滑轨的安装方法。这些方法童鞋们都会吗?不会的童鞋赶紧来学习咯!

对于直线导轨的安装方法,还是需要一定的技术含量滴,不然,安装不当容易造成导轨的损坏哦。

安装基准侧滑轨由下图所示的一些方法,可以根据机械和设备的规格选择进行适当的安装处理。

1、使用安装基准面的方法

首先使用压板或者是小号的老虎钳等将滑轨的安装基准面贴紧底座的安装基准面,拧紧同一位置上的固定螺栓。再从一端起反复按照这种方式依次将滑轨固定操作。

2、使用临时基准面的方法

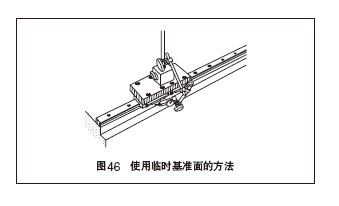

我们先在底座的安装面附近加工一个临时的基准面,再将滑轨临时固定后,如图46所示一样,将测定架固定在滑块上面,促使指示器接触于临时的基准面,由滑轨的一端开始,一边控制直线度,一边进行依次固定处理。

使用临时基准面的方法

3、利用直规的方法

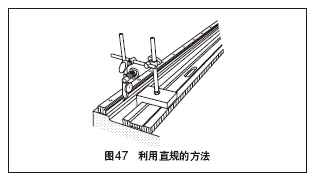

首先我们将滑轨进行临时固定后,如图47所示, 将指示器接触滑轨的安装基准面,以直规为基准,由滑轨的一端开始边控制直线度,边依次固定处理。

利用直规的方法
