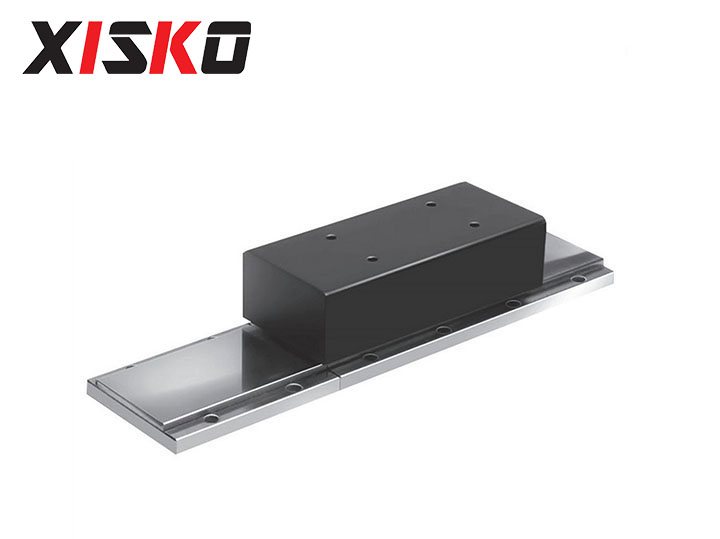

XSK Systems 为高推力运动系统引入了IX系列铁芯线性电机。IX系列先进的技术与设计，尽量减少齿槽，同时提高动态速度和加速能力。
IX系列能够提供的连续推力达~2500N和峰值达10000 ~ N.
◆含铁芯电机
◆峰值推力可达8196N,连续推力2049N
◆附有霍尔传感器(可选)
◆理想大推力
推力表现
| 单位 | IX170-2000 | |
| 峰值推力 | N | 8196 |
| 连续推力@105°C* | N | 2049 |
| 连续失速推力@105°C* | N | 1149 |
| 最大功率@105°C | N | 9062 |
| 额定功率@105°C* | N | 566.4 |
电气规格
| 单位 | IX170-2000 | |
| S | ||
| 峰值电流 | Apk | 76.75 |
| 连续电流@105°C* | Apk | 19.19 |
| 连续电流@105°C* | Arms | 13.57 |
| 推力常数 | N/Apk | 106.8 |
| 反向电动势常数 | Vpk/m/s | 122.8 |
|
线圈电阻L-L@25°C |
ohm | 1.55 |
| 线圈电阻L-L@105°C* | ohm | 2.05 |
| 电感L-L@1Khz | mH | 29 |
| 电机常数@105°C* | N/√W | 86.1 |
| 磁极节距 | mm | 48 |
| 最大容许电压 | Vdc | 600 |
热感性能
| 单位 | IX170-2000 | |
| 热阻抗@105°C* | °C/W | 0.14 |
| 最高线圈温度 | °C | 125 |
机械规格
| 单位 | IX170-2000 | |
| 动子重量 | kg | 31 |
| 电机引力 | N | 9826 |
注意：
1.Apk=1.414*Arms;Vpk=1.414*Vrms.
2.*室温25ºC,自然对流,不带散热器.
3.参数偏差–电感系数+/-30%,其它+/10%.
图纸

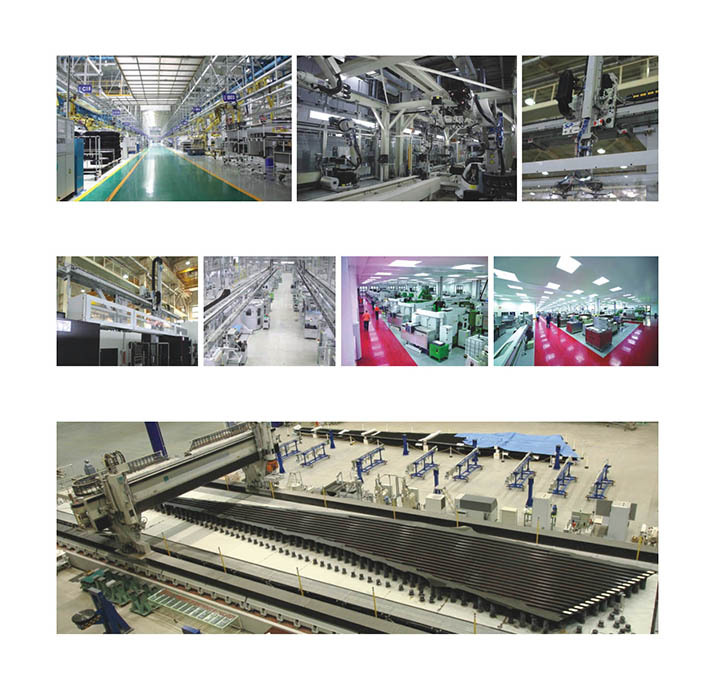

生产车间
行业应用案例
