滚动直线导轨副的动力学测试

文章来源：东莞希思克传动科技有限公司    发布日期：2015-12-14    浏览：2226次

自从工业2.0时代到现在的4.0时代，一步一步的迈进。引领着文明步伐的前行，在这个创新型科技的带领下，逐步走向辉煌的旅程。伴随着数控自动化的不断引进，传统行业慢慢低下，更多的是往智能化发展，在原有的基础上更加保障了产品质量，提高产业效率，带动经济的传动。根据不完全的统计表明，加工机床产生振动的原因60%是由于直线导轨结合面的动态性能，然而引起机床阻尼值90％则是来源于结合面的阻尼侦13/14，另外我们还发现压力导向机构对直线导轨副结合面的动态性能，直接影响到布带缠绕过程中的振动以及压力控制精度系数。因此在这种情况下，我们东莞希思克技术工程师有必需针对压力导向机构，在直线导轨副结合面的动态性能条件下，进行全面的测试了解。
      以下是我们工程师的测试方法：

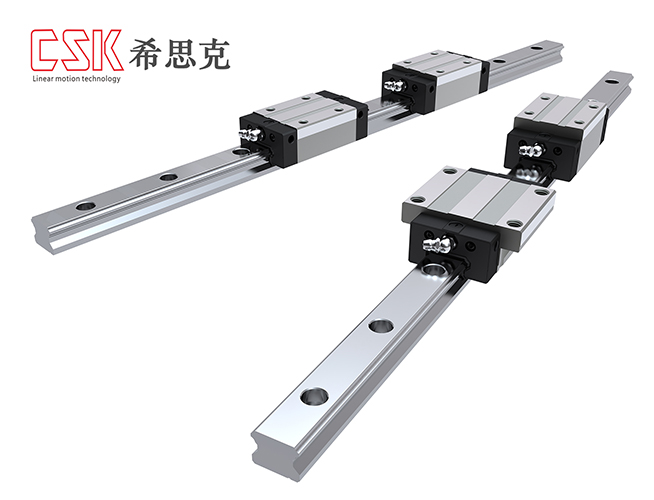

      我们根据直线导轨副结合面向动态性能测试进行试验，采用双导轨四滑块结构形式，将两根导轨固定于实验模块上，连接板将四个滑块连接在一起，在实验机构上选取有限的测试点。随后针对指定激励点进行激励处理，根据所指定测试点进行测量，结合所测量的数据进行分析计算，并且绘制出法向频响应曲线，从而得到实验机构结合面的固有频率厶。结合面法向等效刚度系数与等效阻尼系数C可以由半功率法中，得到的具体求解为如下形式：
      式中Fn为等效单自由度系统——阶固有频率，Br为半功率带宽：
      直线导轨副结合面切向刚度与阻尼测量方法和法向测量方法类似，激励点通常会选在导轨的侧面，然后在试验机构上选取出测试点。
