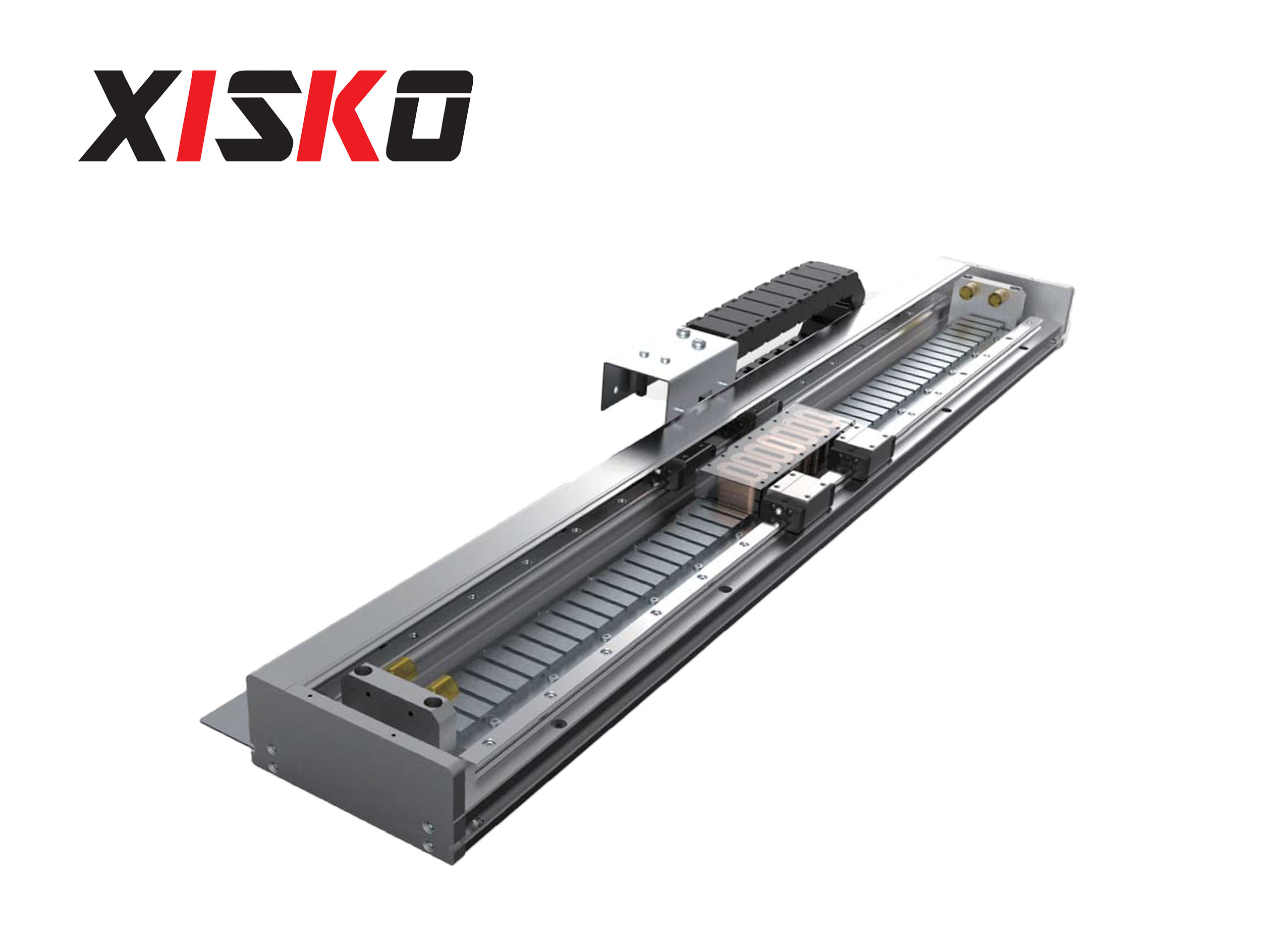

CSK直线电机模组-LBM系列150型号
产品分类:  CSK直线电机模组
直线电机直接驱动
高精度、重复定位精度 ±5μm
支持长行程
采用CSK精密线性滑轨
特殊的封密式设计
紧凑型结构
低噪音
长寿命
详细描述


直线电机模组LMB系列



直线电机模组LMB系列150行程



直线电机模组尺寸图



LMB直线电机模组100型号


尺寸表


有效行程

200

300

400

500

600

700

800

1000

1200

1400

1600

1800

2000

2200

2400

2600

2800

3000

L

520

620

720

820

920

1020

1120

1320

1520

1720

1920

2120

2320

2520

2720

2920

3120

3320

A

60

110

60

110

60

110

60

60

60

60

60

60

60

60

60

60

60

60

B

2

2

3

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

C

6

6

8

8

10

10

12

14

16

18

20

22

24

26

28

30

32

34

D

300

400

500

600

700

800

900

1100

1300

1500

1700

1900

2100

2300

2500

2700

2900

3100




直线电机模组技术参数介绍


机型

LMB-150

驱动方式/轴径

带扁平磁芯的直线电机

重复定位精度(μm)

±5

刻度尺(μm)

光栅尺:分辨率1

最高速度(mm/sec)

2500

最大载重(kg)

水平使用

60

垂直使用

40

连续推力(N)

150

行程(mm)

200~800(100间距)

800~4000(200间距)

直线导轨形式

4列圆弧式×2导轨

主机截面最大变形

W150×H80(导线槽部分除外)

全长(mm)

有效行程+320

电缆长度(m)

标准3.5/选配:5,10



希思克生产车间设备图
希思克生产设备车间图
希思克成功案例应用
希思克成功案例介绍参考
