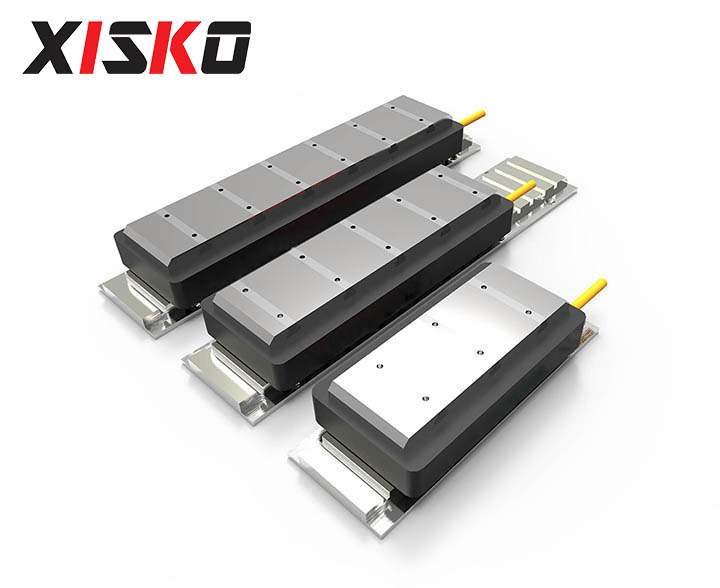

XSK系列-平行线性电机
产品分类:  XSK直线电机
◆无铁芯式电机

◆峰值推力可达到229N,连续推力60N

◆附有霍尔传感器

◆理想的高精度/运行平滑性
详细描述

XSK Systems 为高推力运动系统引入了IX系列铁芯线性电机。IX系列先进的技术与设计,尽量减少齿槽,同时提高动态速度和加速能力。

IX系列能够提供的连续推力达~2500N和峰值达10000 ~ N.


◆含铁芯电机
◆峰值推力可达5191N,连续推力1038N
◆附有霍尔传感器(可选)
◆理想大推力



推力表现


  单位 IX170-2000
峰值推力 N 8196
连续推力@105°C* N 2049
连续失速推力@105°C* N 1149
最大功率@105°C N 9062
额定功率@105°C* N 566.4




电气规格


  单位 IX170-2000
    S
峰值电流 Apk 76.75
连续电流@105°C* Apk 19.19
连续电流@105°C* Arms 13.57
推力常数 N/Apk 106.8
反向电动势常数 Vpk/m/s 122.8

线圈电阻L-L@25°C

ohm 1.55
线圈电阻L-L@105°C* ohm 2.05
电感L-L@1Khz mH 29
电机常数@105°C* N/√W 86.1
磁极节距 mm 48
最大容许电压 Vdc 600




热感性能

  单位 IX170-2000
热阻抗@105°C* °C/W 0.14
最高线圈温度 °C 125




机械规格

  单位 IX170-2000
动子重量 kg 31
电机引力 N 9826




注意:
1.Apk=1.414*Arms;Vpk=1.414*Vrms.

2.*室温25ºC,自然对流,不带散热器.
3.参数偏差–电感系数+/-30%,其它+/10%.





图纸


图纸



生产车间


希思克生产车间

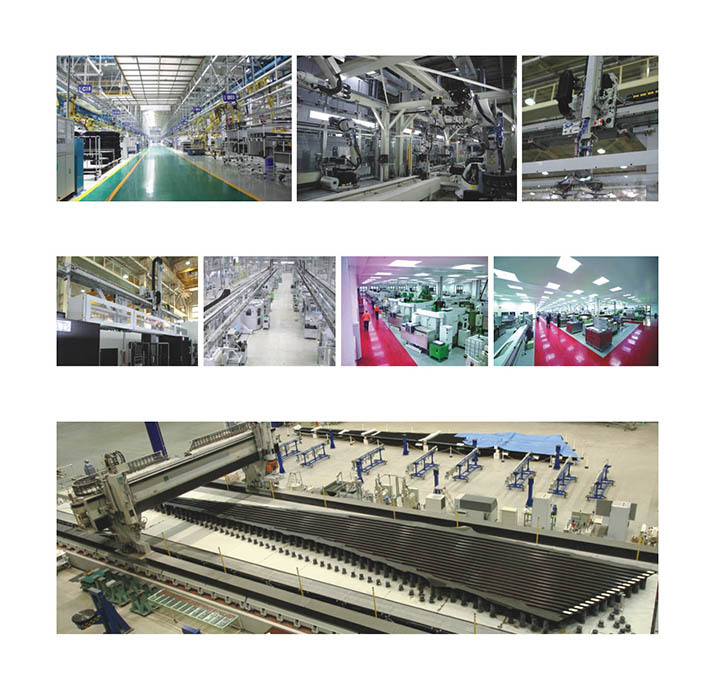

行业应用案例
