了解滚珠丝杆支撑座的安装步骤

文章来源:东莞希思克传动科技有限公司    发布日期:2019-4-8    浏览:432次


滚珠丝杆支撑座BK10

随着互联网科技的到来,从事自动化的行业也是居高不下,自打2018年广州春晚的机器人表演以来,全国各地的机器人表演秀也随之而来,五花八门,各显神通,只为带动当地旅游。那么机器人贵不贵,怎么生产而来呢?今天来为大家介绍制造里面的一个核心部件滚珠丝杆支撑座,是如何安装在机械手上面的呢?一起来看看吧!

     第一、安装顺序
     固定端滚珠丝杆支撑座与丝杆组合。
     滚珠丝杆支撑座零件为一体,请勿分解。
     滚珠丝杆在组合时需注意丝杆支撑座的轴承与轴径尺寸的配合。

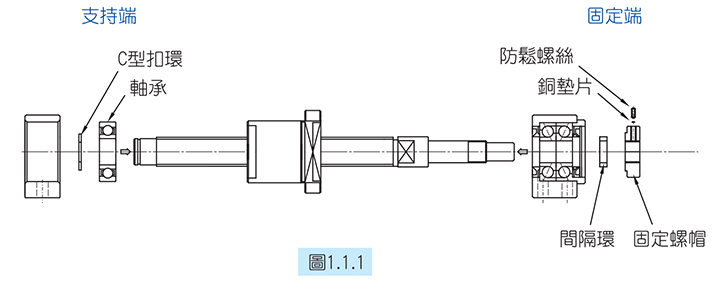

滚珠丝杆支撑座的安装顺序
     固定端滚珠丝杆支撑座与间隔环放入螺杆后,用所附的螺帽锁紧,再将六角止付螺丝固定,在固定前,先将内附的铜片置入螺帽中固定。
     在特殊的条件下,如果有问题,请联系我司技术处理。
     支撑端滚珠丝杆支撑座,将轴承放入丝杆内,并以C型扣环固定。

     第二、与台位滑台的固定
     滚珠丝杆与定位滑台的台面稍微固定(假固定)。
     将固定端与丝杆尾端轴承组合。
     确认滑台导引面(滑轨)与滚珠丝杆之间的平行度,将固定端及支撑端锁紧固定。
     将滑台推移至行程两端,以确认滚珠丝杆的顺畅性,再将丝杆与滑台锁紧固定。

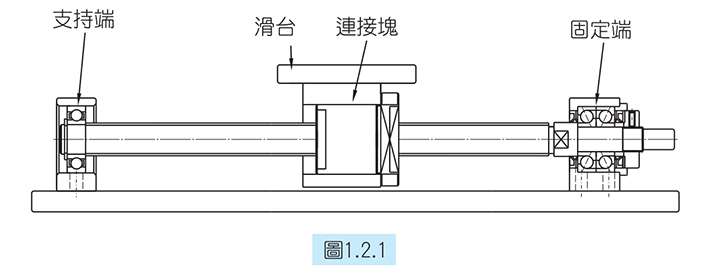

滚珠丝杆支撑座与滑台的固定

     第三、确认精度

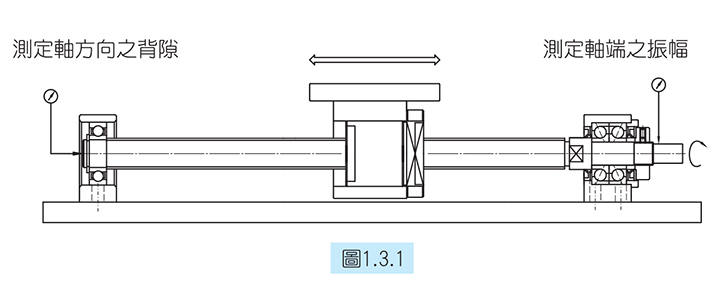

测量滚珠丝杆支撑座的固定端(滚珠丝杆轴端的振幅)以及丝杆支撑座的支撑端(轴方向的背隙)

滚珠丝杆支撑座的精度确认

     第四、马达的连接
     马达座的确认连接。
     马达座及滚珠丝杆与联轴器的安装(注意安装时的精度)。
     安装后的马达需要进行运转测试。

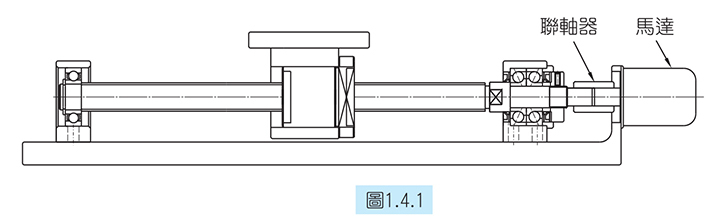

滚珠丝杆支撑座的马达连接

     通过上述的工程师的讲解,想必大家对滚珠丝杆支撑座的安装步骤,如何与滑台固定,都有一定的了解,作为机械手的重要零部件,每一步的安装固定都是非常重要的,稍微一端出现问题,都会影响这个滑台,因此品质上是非常严格的。大家在实际运行过程中,有哪些不清楚的地方,可以随时来电与我司进行联系!
