探讨日本THK精密滚珠丝杆滚珠花键的结构与特长

文章来源：东莞希思克传动科技有限公司    发布日期：2016-11-21    浏览：2180次

随着智能数控机械行业的不断创新，我国对工业制造的政策日益改动下。原本传统的机床领域已经不能够维持现有的产能，更多的是面临转型升级。目前在机械手、机器人、点胶机等自动化设备中，采用较多的零动部件为滚珠丝杆花键轴，其优异的性能，使得整个产业都发生了重大反转。那么其到底有什么特性所在呢？下面一起来听听我们东莞希思克技术工程师的解答，不懂的赶紧来看看咯！

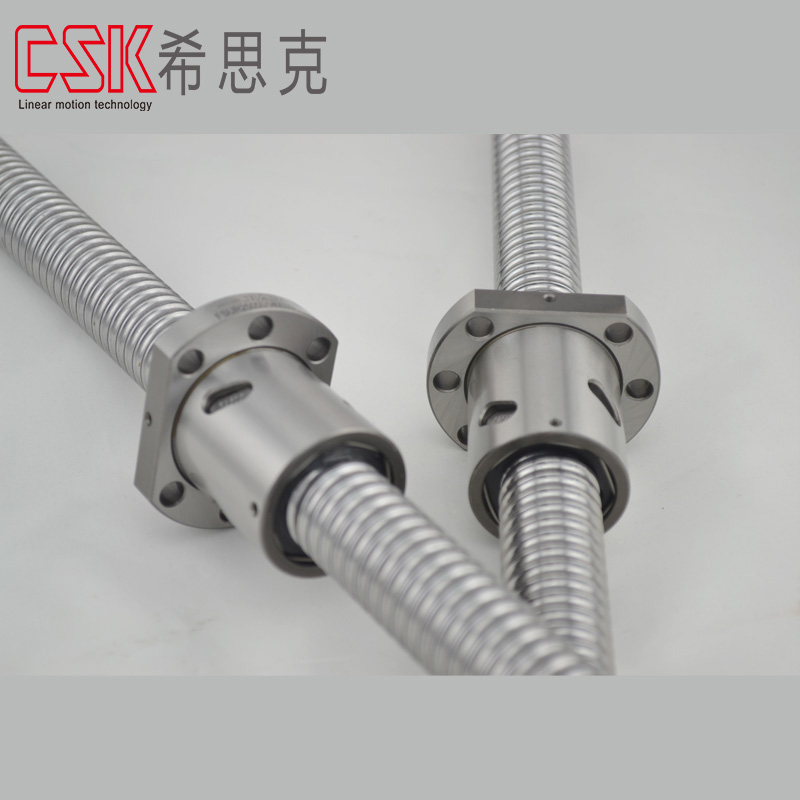

精密滚珠丝杆滚珠花键结构与特长

滚珠丝杆滚珠花键是在一根轴上交叉开设了滚珠丝杆沟槽和滚珠花键沟槽的直线、旋转装置。并且滚珠丝杆和滚珠花键的螺帽外圆上分别直接装入专用支撑轴承。

通过使螺母、花键母旋转或停止，只用一根轴就能够进行3种（旋转、直线和螺旋）形式的运动。其用途包括，水平多关节机器人的Z轴、装配机器人、自动装载机、加工中心机的ATC装置等，最适合旋转运动与直线运动的组合装置。

1、轴向间隙为0

因为滚珠花键在旋转方向是没有无效行程的角接触结构，所以可进行高精度定位。

2、轻量、小型化

因螺母与支撑轴承为一体化结构，所以能实现既精度高、体积又小的设计，另外，由于螺帽重力轻、惯性力小，所以可获得高度的响应性。

3、安装简便

滚珠花键被设计成即使把螺母从轴上拔下，钢球也不会脱落的结构，因此装配容易。只要用螺栓固定在支撑座上，就可以简单地安装滚珠丝杆滚珠花键。（支撑座内径公差建议采用H7）

4、噪音低且运动流畅

因滚珠丝杆采用端盖循环方式，所以噪音低，并能实现平滑流畅的运动。

5、高刚性的支撑轴承

因在滚珠丝杆侧的支撑轴采用了轴向高刚性的60度接触角，而滚珠花键侧的支持轴承采用了力矩方向高刚性的30度接触角，所以能得到高刚性的支撑轴承。

此外，作为标准配备有专用橡胶密封圈，可防止异物的进入。

通过我们技术工程师上述的讲解，希望广大用户对日本THK的精密滚珠丝杆滚珠花键有一定的了解认知，在日后使用过程中，有遇到什么不清楚的地方，可以随时来电与我司进行联络！
