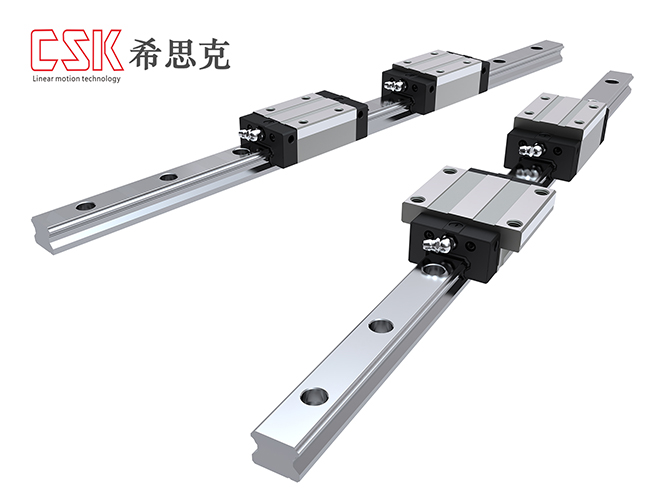

上银直线导轨是基准于导轨理论之间基准直线或是空间直线,因而这两者互相垂直的平面需要分别进行校直处理。在整个校直过程当中,直线度误差的测量也会在这两个平面内进行操作。上银直线导轨的刚性强,挠度小,因此校直幅度不应过大,在校直过程中,直线度误差计算采用最小二乘法。在校直的过程当中,通常是以最小二乘中线作为基准直线。在校值两条导轨平行程度时,同样是采用最小的二乘中线作为基准目标。
校直过程中的基准直线实际上是平行基准导轨最小二乘中线,且是通过极限点的直线。由于以基准导轨最小二乘中线为基准线,为了使整个调整过程更加便捷,在选取平行基准线并通过极限点的直线作为调整的基准,随后计算出各测点,进行相对应调整基准直线的偏移量,根据其偏移量进行调整。在本校直案例当中,铅垂面的极限点就是最大值;水平面的极限点就是上侧导轨的最大值或是下侧导轨的最小值。下面将是我们东莞希思克技术工程师为大家讲解上银直线导轨的实际校直步骤,不懂的亲们赶紧来看看了解咯,(*^__^*) 嘻嘻……
第一点、第二条直线导轨的平行度校直
(1)首先测量出该上银导轨的直线度误差与各测点的相对坐标(偏移量);随后,分别选用水平仪测出两条上银直线导轨起始点与结束点的角度差(联结件之间较为紧固),通过角度差与长度方向的距离我们能够计算出首尾两点间的高度差值。用千分表测出两条直线导轨首尾端点水平方向平行度的变化量。
(2)第二条上银导轨的调整必须以第一条(已校直过的)导轨为基准。要想促使该导轨的调整基准直线与基准导轨的最小二乘中线(基准导轨的理想为直线基准模式)在铅垂方向平行,即是两条最为理想基准直线共平面(将这两条异面直线平移到一个铅垂面中使其能够处于平行)。
第二点、基准导轨的校直
(1)利用空间直线度测量仪测量出上银直线导轨水平与铅垂方向的直线度误差,并计算出各测点相对最小二乘中线的偏移量。
(2)根据测量的计算结果,确定好直线基准。随后便根据相对应点的偏移量,为各处点增加好材料,调整好导轨,促使其在两个平面的直线度误差能够达到要求上所讲的系数值。
