如何提高直线导轨的安装精度?

文章来源:东莞希思克传动科技有限公司    发布日期:2015-9-25    浏览:736次

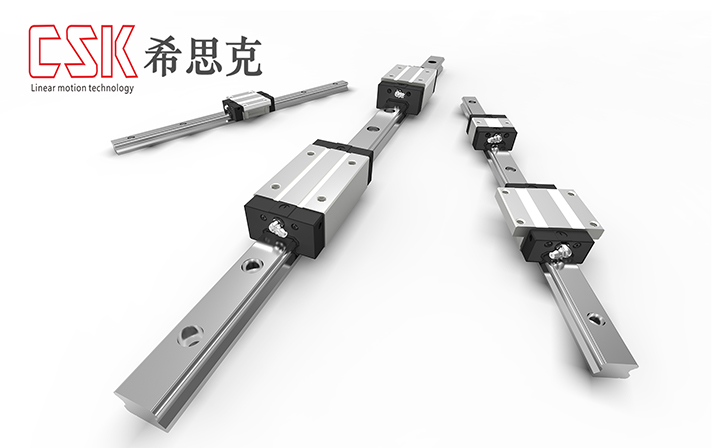

如何提高直线导轨的安装精度


随着工业高新技术的到来,数控机床行业水平技术的改革,如何提高直线导轨的安装精度?一直以来都是困扰着所有从事机械行业的人,一旦安装的精度直接导致产品质量问题发生不良,因此提高直线导轨的安装精度,一来可以提升产品质量度,二来可以提升企业形象,为企业带来更好的经济效益。我们东莞希思克经过长期接触,对这方面有一定的积累,下面跟随我们的步伐,一起了解吧,(*^__^*) 嘻嘻……

直线导轨的精度被划分为行走平行度、高度的成对相互差以及宽度的成对相互差。行走平行度是指将导轨使用螺栓固定在基准面上,让滑块能够在导轨间进行全长运行时,所产生滑块和导轨基准面间的平行度误差。高度的成对相互差是指组合在同平面上各个滑块的高度尺寸最大值和最小值之差。宽度的成对相互差是指装在单支导轨上每个滑块与导轨基准面间的宽度尺寸最大值和最小值之差。对于不同的设备所选用的精度的导轨也是不同。

那么我们该如何提高直线导轨的安装精度呢?包括以下几点步骤:根据导轨长度设置对应螺钉锁紧位置的孔距,在平尺上标记与孔距对应的点,将平尺上标记出来的孔距对应点,进行精度误差测量;将主导轨放置于对应的螺钉锁紧位置,再将平尺放置在主导轨一侧,调整主导轨直线度;利用水平仪测出主导轨上的间距最远、水平倾斜角度相同两端导轨,并对该两端导轨固定做标识处理,将副导轨装于对应的螺钉锁紧位置,将平尺放置于副导轨对应的螺钉锁紧位置另一侧,按主导轨上做标识的两段导轨为基准形式,调整平尺与主导轨进行标识两段导轨的平行度,再以平尺为基准,调整副导轨直线度;按主导轨为基准,复测并调整副导轨与主导轨间的平行度。通常根据这种方式操作处理,对提高导轨精度系数是极其有效果的,大家可以尝试一下,不懂的欢迎和小编探讨哦!!!
