直线导轨与线性滑轨的演变过程

文章来源:东莞希思克传动科技有限公司    发布日期:2015-9-11    浏览:527次

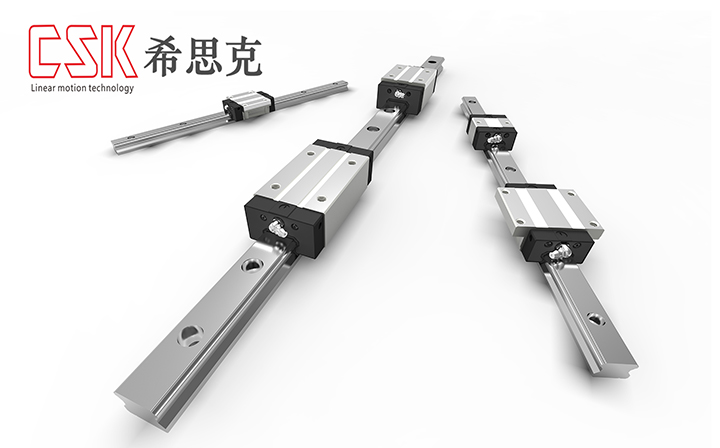

直线导轨与线性滑轨的演变过程


直线导轨的演变在最早初期是由线性轴承开始发展的,因为线性轴承的滚珠不在滚动沟槽内,做拘束性的直线运动。因此无法传递扭矩而导致负荷能力差,寿命短的问题产生。故又进化成滚珠导杆,由于滚珠导杆只能固定在圆筒的两端,容易受径向负荷的影响造成扭曲。触发刚性不佳,所以最终进化成为了线性滑轨。
     不过对于直线导轨来说呢,当滚动体的接触方式是圆心正对圆心时,我们称之为DF面对面构型,这种滚动体的运动较为灵活,当线性滑轨处于安装时,即使床台的安装面存在些許的段差,其影响也不会太大。因钢珠具有自动调整能力可以使滑块继续保持往复的运动状态,所以当滚动体的接触方式是圆心背对圆心时,我们称为DB背对背构型,此时的滚动体会根据抗滚动体力被常式化,当直线导轨受到滚动力矩时依旧可以保持较好的刚性。
    无论是哪一种线性滑轨,通常来说他们除了会带有钢材主体的滑块,滑轨,以及滚动体三大类之外,还有下列重要的组件:回流系统、端盖。一组直线导轨有两个端盖,分别组建在滑块的两端,组成一道滚筒体循环管路,简单来说就是让滚动体能够进行转弯的管路,滚动体保持器,在给滑块装上导轨前,用来支撑滚动体不至于脱离滑块,在防尘处理方面:底部防尘片,装设在滑块下方从而达到密封的功能,防止滚动体切屑流入滚动体的循环路径内部。而刮油片,装设在滑块两侧最外端,以此来达到密封的作用,防止粉尘以及切屑注入滚动体的循环路径里面。
