直线导轨提高数控机床的运动与定位

文章来源:东莞希思克传动科技有限公司    发布日期:2015-8-19    浏览:329次


直线导轨提高数控机床的运动与定位


数控机床的运动精度与定位精度不仅受到机床元部件的加工精度、装配精度、刚度以及热变形的影响,与运动件的摩擦特性也存在相关性。
     数控机床工作台(或拖板)的位移量是按脉冲当量作为它的最小单位,通常要求既能以高速又能以低速形式运动。为了使工作台对数控装置的指令作出准确的响应,需要采取相应的措施处理。
     目前所使用的滑动导轨、滚动导轨以及静压导轨在摩擦阻尼特性方面存在着明显的差异化。对一般的滑动导轨,在启动时作用力克服不了数值较大的静摩擦力,这时被传动的工作台并不能够立即运动,作用力只能使一连串的传动元件(如步进电机、齿轮、丝杠及螺母等)导致弹性变形,并储存了能量。当作用力超过静摩擦力时,弹性变形恢复,促使工作台突然向前运动。这时由于静摩擦力变成动摩擦力,其数值就明显减小,使工作台产生加速运动。由于工作台的惯性,它冲过了平衡点而让工作台偏离了给定的位置。由于滚动导轨与静压导轨的静摩擦力较小,并接近于动摩擦力,加上润滑油的作用,促使摩擦力随速度的提高而增大,从而效地避免了所谓的“低速爬行”,提高了定位精度与运动平稳性。所以数控机床普遍都是采用滚动导轨与静压导轨。

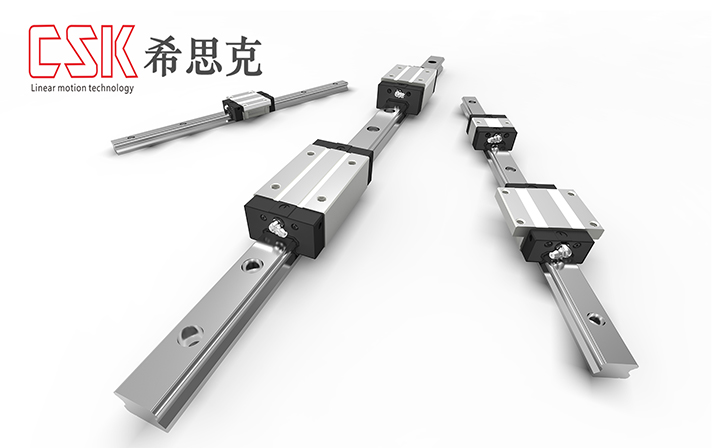

     滚动直线导轨滑块是近时期发展起来的新型支承元件。由标准导轨块构成的滚动导轨效率高、灵敏性好、寿命长、润滑简单且装拆方便等优异性能,而广泛被应用于数控机床及其他设备上。
     滚动导轨与静压导轨降低了摩擦力,相对应地减小了进给系统所需要的驱动扭矩,能够使用较小功率的驱动电动机。在轮廓控制系统中,减小了电动机尺寸和惯性矩,有效显著地改善了系统的动态特性。
     在点位直线与轮廓控制的数控机床上加工零件时,常受到切削力的变化,如果传动装置存在间隙或者刚性不足,过小的摩擦阻力反而是有害的,将会产生振动。针对这种情况,除了提高传动刚度之外,其采用滑动滚动混合导轨,足以改善系统的阻尼特性。
     在进给系统中使用滚珠丝杆代替滑动丝杆也能够收到同样的效果,目前数控机床几乎都是采用了滚珠丝杆传动。
     数控机床的加工精度时很大程度上取决于进给传动链。除了减少传动齿轮与滚珠丝杆的加工误差之外,还需要采取无间隙传动副的措施,选用同步带传动代替齿轮已成为新时代的趋势。对于滚珠丝杆螺距的误差,我们通常采用脉冲补偿装置进行螺距精度进行补偿。
