简述钢轨粗调的技巧

文章来源:东莞希思克传动科技有限公司    发布日期:2015-8-5    浏览:429次

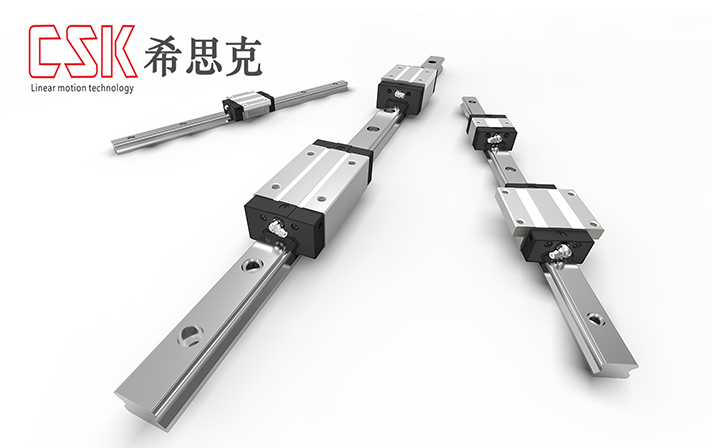

直线导轨的粗调技巧


滚动直线导轨的滑动摩擦系数f=0.003~0.004,而传统的贴塑导轨f=0.04,铸铁导轨f=0.12,由此可见滚动直线导轨的摩擦阻力还不到传统导轨的三十分之一。拿滚动直线导轨而言,较小的进给力就能推动滑台,运动状态也是轻便平稳的,如果进给系统的刚性差容易造成滑台的爬行、窜动,这种爬行与传统的爬行相比较是不同的,它不是由于导轨面摩擦引起的,而是由系统进给的刚度较差所导致的,所以解决的方法也会有所不同,应当对系统的稳定性进行提高。

当进给系统为油缸推动时,油缸中活塞受密封圈与安装槽油液波动的影响,活塞的爬行受到滑台的爬行。一般解决措施:选用摩擦系数小、密封性能较好的密封圈,严格控制其沟槽尺寸公差与加工表面的表面粗糙度;滚动直线导轨是机械工业的通用零部件,它的质量将直接导致机械设备的精度与使用寿命,所以要求导轨具有较高的耐磨性和稳定性。离子氮化导轨虽然可以得到较高的硬度与和耐磨性,由于氮化变形较大,因此导轨离子氮化商品受到了限制。

精密直线板式导轨是一种超薄超轻型直线导轨。精密直线导轨最适于精密测量仪器、半导体制造和检验设备以及其他精密直线运动为重要的应用场合。钢轨粗调我们一般采用拉钢丝法 ,在钢轨上放置滑块,滑块上安装带有刻度显微镜,显微镜的镜头对准直径为0.3mm的钢丝,镜头垂直放置。在钢轨一端固定钢丝,另一端通过滑轮吊一重锤,随后调整钢丝两端,让显微镜在钢轨两端时钢丝与镜头上的刻线重合。钢丝在水平面内成为理想直线。移动滑块检查出钢轨上任一位置的直线度,调整钢轨到水平面内直线度的0.3mm范围内。随后用配作法安装精密导轨,给进一步调整带来了方便。
